고속 이송 공구대

fast tool servo 5000
  • FTS 5000 +


    FTS 시스템들은 조명 관리 마이크로 구조체, 토릭렌즈 광학 및 콘택트 렌즈들의 기계적 기능들, 렌즈 어레이 및 레이저 시준기들을 포함한 자유 형상 가공면들을 가공하는 신속한 방법을 제공합니다. FTS 절삭가공은 일반적으로 다른 공구대 절삭가공 방법들 (예: XZC 가공) 보다 10-15 배 더 빠릅니다.

    FTS 5000으로 Precitech는 다시 한번 초정밀 가공의 첨단 기술을 정의합니다. 이것은 헤드업 디스플레이 (HUD) 및 가상 현실 (VR, Virtual Reality)를 포함하여, 많은 새로운 시장들의 새로운 요구들을 해결합니다.

    5 밀리미터의 이송 거리와 40 그램의 전례가 없는 최고 가속도는 동종 업계에서 필적할 수 없는 조합입니다. 이것은 더 복잡한 부품들의 생산을 훨씬 더 빠르게 바꿔줍니다.

    동시에 FTS 5000 트랙터는 표준 툴 홀더 크기의 컴팩트한 패키지에 장착되어, 기계 공간을 줄입니다. 이것은 현재 Precitech 머신툴과 완벽하게 통합됩니다.


    장점
    • 40g의 전례없는 최고 가속도로 경쟁력있는 제품보다 부품들을 3 배 더 빠르게 가공할 수 있습니다
    • 소형 작업 공간으로 가치있는 툴 공간을 절약합니다 (표준 툴 홀더와 동일)
    • 5mm 이송 거리로 여러분의 제품 포트폴리오를 확장합니다
    • FastCom III 제어기를 통한 기계 제어기와의 완벽한 통합으로 사용이 용이합니다

    주요 사양
    대표 성능 표면 조도 < 4 nm Sa
    형상 정밀도 < 0.3 μm P-Vd>
    최대 가속도 400 m/sec2 (40 g)
    연속 가속도 250 m/sec2 (20 g)
    이송 거리 5000 μm
    일반적인 가속도 2000 μm @ 100 Hz
    1000 μm @140 Hz
    250 μm @ 280 Hz
    100 μm @ 440 Hz

    Dynamic Step Response Control (DSRC)

    Traditional fast tool servos will become unstable and fault at command steps greater than 20 µm. Exclusively available on the FTS 5000, DSRC increases the size of the allowable step command to up to 350 µm. It also drastically decreases response time to a step change in velocity, which is common in lens array applications.

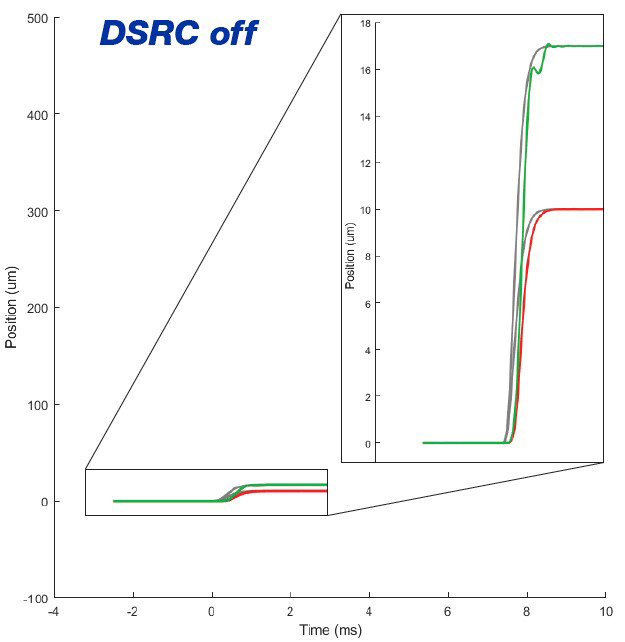

    DSRC off full fast tool servo

    Position in response to a 10 and 17 μm step change with DSRC off. Note the rapid (~0.2 ms) settling time for the 10 µm step and the onsetting of instability at the 17 µm step.

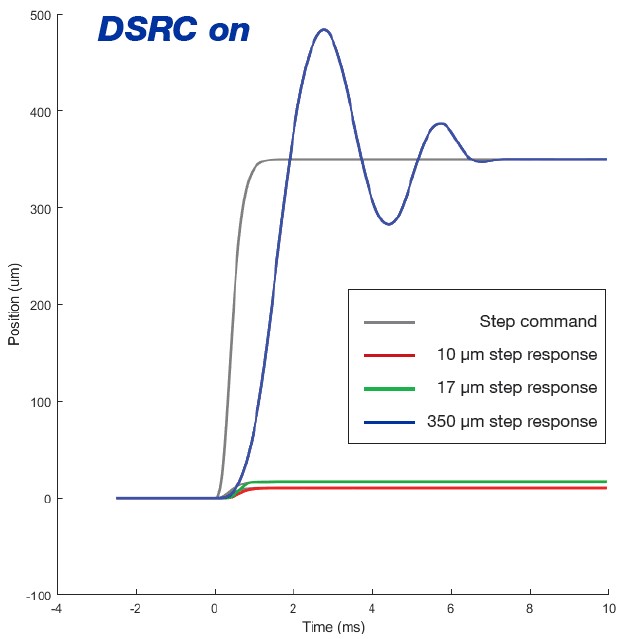

    DSRC on full fast tool servo

    Position in response to a 10, 17, and 350 µm step change with DSRC on. Note the elimination of the 17 µm step instability and the stable response for the 350 µm step.

  • FTS 70/35 +


    FTS 35에는 35 μm의 사용 가능한 스트로크와 1 kHz의 최대 작동 주파수가 있습니다. FTS 70에는 70 μm의 스트로크와 900 Hz의 최대 작동 주파수가 있습니다. 툴 이동은 피에조 세라믹 장치에 의해 작동되며 위치 피드백은 0.5 nm 분해능에서 캐패시터 게이지에 의해 제공됩니다. FTS 70/35는 "일대일" 피에조 동작에 툴 모멘트 강성을 최대화하는 고강성 굴곡부를 가진 툴 이동 기술을 사용합니다.


    주요 사양
    모델 FTS 70 FTS 35
    이송 거리 70 µm ≈ 100 Hz 35 µm ≈ 140 Hz
    최대 가속도 3000 m/s2 5000 m/s2
    일반적인 형상  < 0.3 µm PVd> < 0.2 µm PVd>
    일반적인 표면조도 < 3 nm Sad> < 2 nm Sad>
    서보 밴드 폭 900 Hz 1000 Hz
    FastCom 제어 시스템
    운영 시스템 윈도우 7
    DSP Sharc ADSP
    일반적인 위치 명령 업데이트 속도 20 - 35 kHz
    D ~ A 변환기 18 비트 초저주파 잡음
    타임 지터 업데이트 < 50 nsd>
    GUI 윈도우 기반 UPx 스타일
    두 개의 선택적 패키지
    기준 라이브러리 - 자주 사용되는 피듀셜 (정렬) 마크용 절삭 경로를 정의하는 프로그래밍 객체
    블렌드 영역 및 즉석 툴 보정 기능이 있는 20 항 비구면 렌즈 어레이
