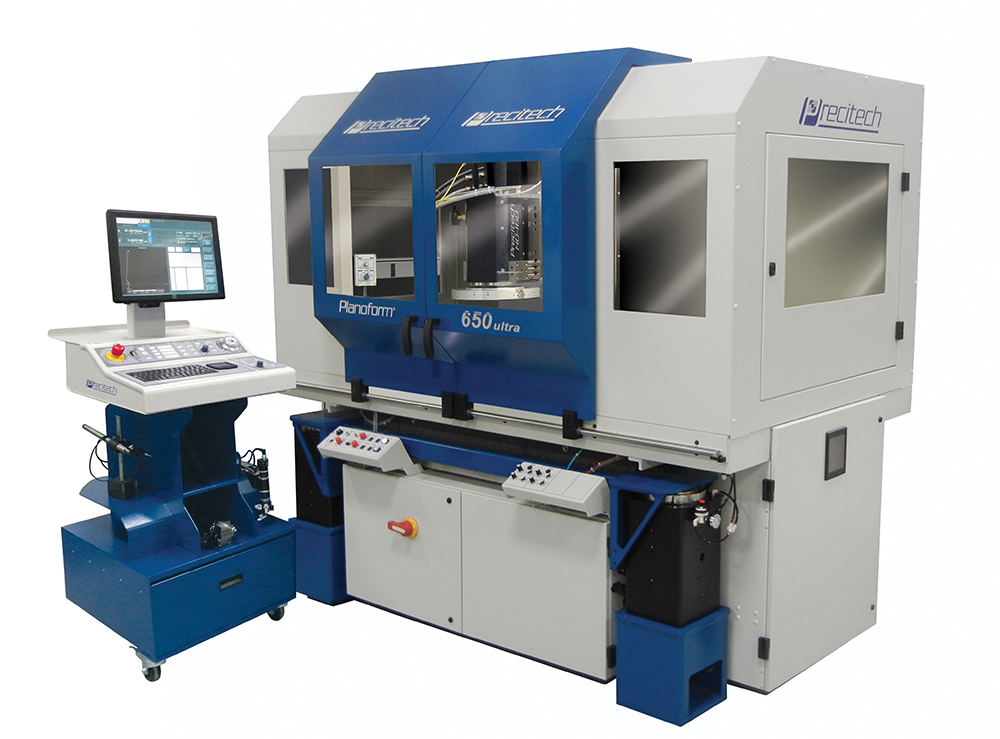

    Planoform® 650 초정밀 다이아몬드 플라이 컷팅 시스템

    광학 품질의 표면 및 평탄도 특성들을 요구하는 비철 재질에서 평면들의 단일 포인트 다이아몬드 플라이 컷팅을 위해 설계된 중부하 기계 플랫폼.



    최대 3 축 X, Z (표준) C (옵션)



    기계 계측

    진공 척 고정하기

    평면 플라이 컷팅
  • 특징들 +


    • 첨단 프로그래밍 성능을 위한 QNx® 실시간 운영 시스템
    • 실 마감처리, 천연 화강암재 석정반으로 뛰어난 장기간 공작 기계 안정성 제공
    • 셀프 레벨링 이중 챔버 분리 시스템
    • 이송 축은 강성 특성이 최적화된 선형 모터 구동, 정유압 오일 베어링 슬라이드 웨이입니다
    • 위치 지정 축은 기계식 롤러 베어링 설계로 구동되는 볼 스크류입니다
    • 표준 기울기 - 헤드 조정 기능으로 원통형 C02 레이저 광학 장치 가공 가능
    • 산업 최고의 열 안정성을 갖춘 고성능 HD-160 스핀들
    • 최적의 강성 및 감쇠 특성들을 갖춘 정유압 오일 베어링 슬라이드 웨이
    • 열 안정성을 위한 액체 냉각 슬라이드
    • 3 년 품질 보증의 전동 에어 베어링 스핀들


  • 주요 사양 및 성능들 +


    보장 성능
    • 다이아몬드 플라이 컷팅: 100 mm 직경 부품
    • 형상 정밀도: ≤0.158 µm (λ/4) PV
    • 표면 조도: ≤4 nm Sa (Cu), ≤5 nm Sa (Al)
    주요 사양
    X 이송 거리 650 mm
    Z 수직 이송 거리 300 mm
    툴 스윙 300 mm (450 mm 선택 사항)
    횡경사각 조정 -5° - 25°
    스핀들 속도 5000 RPM
    CNC 제어기 Precitech UPx
    공정 성능들

    • 다이아몬드 플라이 컷팅 X, Z
    • 원통 가공 X, Z
    • 팁/틸트 작업 지지대


  • 기술 사양 +


    머신 베이스 설명
    유형 천연 화강암 재질, 고안정성, 실 마감처리된 석정반
    방진 TMC 셀프 레벨링 이중 챔버 방진 시스템

    기계 선형 슬라이드 웨이 설명
    유형 X: 정유압 오일 베어링 박스형 슬라이드 웨이
    Z: 니이들 롤러 슬라이드 웨이
    이송 거리 X: 350 mm (13.8 in.)
    Z: 300 mm (11.8 in.)
    최대 X 축 이송 속도 1500 mm/min. (118 in./min.)
    구동 시스템 X: 선형 모터
    Z: 무브러시 DC 모터, 브레이크 및 카운터 밸런스가 있는 예압식 볼 스크류 어셈블리
    위치 피드백 분해능 34 pm (0.034 nm)
    X 축 직진도 수평: 0.5 µm/460 mm
    수직: 중앙 460 mm에 걸쳐 0.1 µm/100 mm
    Z 축 피치 & 요 5 arc-sec/300 mm

    플라이 커팅 스핀들 대형 HD-160 스핀들
    에어 베어링 형 슬롯 형 스러스트 베어링
    재질 강 축 / 청동 저널
    툴 스윙 성능 305 mm (12 in.) 직경. 표준
    450 mm (18 in.) + 152 mm (6 in.) 직경. 선택 사항
    모터 일체형 무브러시 모터
    최대 적재 용량 170 kg (375 lbs) @100 PSI
    256 kg (564 lbs) @150 PSI
    축 강성 350 N/µm (2,000,000 lbs./in.)
    원주 방향 강성 175 N/µm (1,000,000 lbs./in.)
    모션 정확도 축 방향/반경 방향 ≤ 25 nm (1 µin.)
    열 제어 액체 냉각 모터 하우징 및 저널 베어링 (선택적 냉각기 필요)
    스핀들 최대 속도 5,000 RPM
    횡경사각 조정 -5° - 25°

    플라이커팅 툴 고정기 설명
    휠 직경 355 mm (14 in.)
    툴 위치 약 305 mm (12 in.)에서 회전 직경
    툴 성능 2
    툴 조정 옵션 경사, 롤, 방위각, 절삭 깊이

    제어 시스템 UPx™
    운영 시스템 QNX 실시간 운영 시스템
    프로그래밍 분해능 0.01 nm
    축 인터페이스 카드 PMDI

    옵션 장비
    전자 게이지 헤드 및 증폭기
    횡경사각의 디지털 판독
    열 엔클로저 - 도아는 사면들에 대한 접근을 제공합니다
    에어 샤워 온도 조절 +/-0.1° C
    팁/틸트 작업 고정 테이블

    시설 요건
    전원 208 또는 230 VAC - 단상 - 50/60 Hz
    급기 전형특성: 10 SCFM @100 PSIG
    바닥 공간 1829 mm x 1143 mm x 2032 mm (72 in. x 45 in. x 80 in.)
  • 표준 기능 세부 사항 +

    • 천연 화강암재 석정반 - Planoform 650 ultra
      • 천연 석정반은 Precitech에서 평면으로 겹쳐진 후 평생 동안 밀봉됩니다. X 축 라이저들은 천연 석정반입니다. 석정반은 우수한 장기간의 안정된 기계 베이스를 제공하므로 직진성과 직각도가 시간이 지남에 따라 왜곡되지 않습니다.
    • 공압 방진 시스템 - Planoform 650 ultra
      • 이중 챔버, 자기 수평 조정, 수동 감쇄 방진기들이 기계의 각 코너에 사용됩니다. 이것들은 바닥 진동들로부터 우수한 방진을 제공합니다.
    • 650 mm 트래블 오일 정유압 슬라이드 (수평)
      • 수평 기계 슬라이드는 정유압 베어링, 비접촉식 선형 모터 및 비접촉 엔코더 피드백의 사용으로 인한 비접촉식입니다. 나노미터 진폭의 움직임을 명령하고 수행하도록 허용하여, 이 방법으로 제로 스틱 슬립 또는 마찰이 있습니다.
    • 300 mm 이동 롤러 베어링 슬라이드 (수직)
      • 이 롤러 베어링 슬라이드는 볼 스크류로 작동됩니다. 축을 잠그는 데 사용하기 위해 볼 스크류 샤프트에 브레이크가 있습니다. 위치 피드백은 회전식 엔코더 피드백과 선형 글래스 스케일 엔코더 피드백 모두를 사용하여 제공됩니다.
    • 에어 베어링 플라이 커팅 스핀들
      • 당사의 가장 최고 모멘트 강성 에어 베어링 스핀들이 Planoform에 사용됩니다. 이것은 폐루프 속도 피드백을 위한 일체형 모터 및 일체형 엔코더를 특징으로합니다. 속도 범위는 양방향으로 10 ~ 5000 RPM입니다. 원하는 경우 냉각기와 함께 사용할 수 있도록 수냉 채널이 제공됩니다.
    • 305 mm 툴 스윙 플라이 컷 헤드
      • 이 플라이 컷팅 헤드는 적절한 균형을 위해 반대되는 두 개의 동일한 툴 홀더들을 운반합니다. 원하는 경우 이것들은 황삭 툴 및 정삭 툴 모두를 운반할 수 있습니다. 툴 홀더들을 사용하면 절삭, 피치, 롤 및 요 움직임의 깊이에 따라 툴을 조정할 수 있습니다. 헤드는 툴이 절삭가공되는 가공물에 닿을 때 가공면의 파동 문제들을 개선하는 데 사용되는 특수한 진동 감쇄 기술을 포함합니다.
    • 디지털 판독 기능이 있는 헤드 틸트 기능
      • 플라이 커팅 스핀들은 횡경사각으로 조정되어 플라이 커트 가공면의 평탄도를 최적화합니다. 또한, 헤드는 타원형 거울들을 생성하기 위해 도구 스위프를 타원형으로 변경하는 목적으로 기울어 질 수 있습니다. 헤드 각도의 디지털 판독값이 제공되어 헤드 각도가 정확하게 알려지고 조정 메커니즘이 미세 증분 움직임들을 제공합니다.
    • UPx 기계 제어기
      • 당사 Nanoform 제품과 유사한 제어기 기능들을 사용하여 기계간 전환을 용이하게 합니다. Planoform 작동을 위한 특수 기능들에는 Z-축 클램핑 브레이크 용 M 코드, 헤드각에 대한 디지털 판독 및 재설정 제어 기능, 등. 절삭가공 결과들을 얻기 위해 고급 어플리케이션 사용자 정의 및 MTF 진단 기능을 갖춘 QNX 64 비트 운영 시스템.
    • 스프레이 안개 시스템
      • 최소량의 윤활제가 다이아몬드 절삭가공 공정을 냉각하고 윤활하는 데 사용됩니다. 선택 윤활유는 무취 미네랄 스피릿 (OMS)입니다. 이것은 운영자가 레벨이 낮아지고 있는지 쉽게 볼 수 있는 기계의 저장탱크에 저장됩니다. 윤활유는 중력에 의해 저위치로부터 공급됩니다. 기계 제어기 (M 코드)에 의해 스프레이 미스트가 켜지면 공압 표시기가 녹색으로 변하여 스프레이 미스트가 활성화되었음을 나타냅니다. 운영자는 스프레이 미스트가 기능하도록 켜야 하는 에어 및 윤활제에 대한 토글 밸브 제어 장치들을 가지고 있습니다. 노즐에서 나오는 에어 압력은 진공 벤추리 효과를 통해 윤활제를 끌어 당기고 부품에 윤활유를 미스트합니다. 운영자는 노즐로 흐르는 에어와 윤활제 (별도로)를 조정하는 바늘 밸브 제어 장치를 가지고 있습니다. 스프레이 미스트가 꺼지면, 윤활제 라인의 밸브가 윤활제가 노즐에서 떨어지는 것을 막고, 윤활제가 라인으로 역류하는 것을 방지하여, 스프레이 미스트가 다시 켜질 때 스프레이 미스트의 시작을 지연시킵니다.
    • 기계 엔클로저 - Planoform 650 ultra
      • 이 기계에는 운영자 보호를 위한 전체 상단 인클로저가 제공됩니다. 슬라이딩 운영자 문은 기계가 사이클 상태일 때 운영자가 내부의 위험한 상황에 노출되는 것을 방지하기 위해 잠겨 폐쇄됩니다. 실내 조명은 밀폐된 형광등을 사용하여 제공됩니다. 도어 접근 패널들이 정비 및 청소를 위해 기계의 모든 측면에 제공됩니다.
  • 선택적 기능 세부 사항 +

    • 150mm 플라이휠
      • 큰 플라이휠과 마찬가지로, 이 더 작은 툴 스윕 헤드는 이 감소된 스윙에 맞는 더 작은 부품들에 약간 더 나은 표면 조도를 생성할 것입니다. 레이크 및 롤에서 툴 조정 및 절삭 깊이 (yaw 비해당). 6 인치 툴 스윕, 8 인치 외경. (Nanoform 250 Ultra의 사진에 표시된 플라이휠 이미지는 Planoform 650 Ultra의 경우 동일한 플라이휠이지만 아래 사진에 표시된 가로 방향 위의 경우입니다.)
    • 305mm 플라이휠 (예비)
      • 예비 헤드는 두 개의 툴 홀더들과 함께 제공됩니다..
    • 필드 밸런서
      • 플라이 커터 헤드에서 툴 균형 잡기에 사용되는 균형 잡기 장치. 모든 회전식 기계에서 불균형 측정에 사용되는 휴대용 및 전원 배터리
    • 냉각수 캐치 팬
      • 슈라우드(집진후드)는 다이아몬드 터닝 칩들과 절삭가공 영역에서 분사되는 냉각수를 포획하기 위해 공급됩니다. 슈라우드(집진후드) 에는 기계 축 이동을 방해하지 않는 큰 구멍이 있습니다.
    • 기계 부품 두께 측정
      • 깊이 게이지에는 디지털 판독값이 제공됩니다. 게이지는 에어 베어링 슬라이드에 장착되어 절삭 영역의 중심선에서 +/- 75mm 범위 내의 모든 지점에서 부품 두께를 측정할 수 있습니다. 판독값에는 프로그래밍이 가능한 디스플레이 분해능이 있으며, 게이지는 0.2 마이크론 (0.000008 인치)의 깊이 분해능을 가집니다.
    • 플라이 커터 스핀들용 냉각기
      • 밀폐된 루프, 냉각 냉동기는 기계 및 스핀들의 온도를 안정화시키는 데 사용됩니다. 이것은 기계와 별도로 전원이 공급되며, 기계 제어기와는 별도로 작동합니다. 1400 와트의 용량으로, 다양한 전압 및 주파수 옵션들을 사용할 수 있습니다. 하나의 냉각기는 최대 2 대의 Precitech 머신의 온도를 유지하기 위해 사용될 수 있습니다.
    • 일체형 게이지 헤드
      • 이 전자 표시기 및 증폭기는 치구 정렬 등을 측정할 때 작업자에 의해 사용됩니다. 표시기의 분해능은 0.1 마이크론 (5 마이크로 인치)이며 UPX 디스플레이 화면에 표시됩니다. 전체 범위는 +/- 0.25mm (0.010 인치)입니다. 게이지 헤드에는 유연성을 위한 자성 기반이 제공되며 프로브 팁 움직임은 위아래로 양방향에서 감지​​할 수 있습니다.
    • 관측 카메라 및 LCD 모니터
      • 줌 렌즈들이 있는 카메라는 유연한 설정을 위해 자석 대에 장착됩니다. 이미지는 독립적인 15 인치 LCD 컬러 디스플레이 모니터에 표시되며 기계 설정 또는 작동을 방해하지 않습니다. 시야 범위 크기를 약 2 mm에서 최대 8 mm까지의 줌 렌즈들로 변경할 수 있습니다. 작동 거리는 90 mm입니다.
    • 기계 내부의 열교환기 (냉각기 옵션 필요)
      • 이 옵션은 기계 엔클로저 내부의 수분에서 에어로 바꾸는 열교환기를 장착합니다. 냉각기에서 나온 냉각수는 열 교환기를 통해 순환되고 에어는 작은 팬을 사용하여 순환됩니다. 이러한 방식으로, 기계 인클로저 내부의 에어는 기계의 열 안정성을 향상시키는 온도에서 보다 더 안정하게 유지될 수 있습니다.
    • LED 작업 램프
      • LED 작업 램프는 열을 가하지 않고 작업 영역의 조명을 향상시키는 데 사용됩니다. 이것은 거위목 형 플랙시블 장착으로 기계 인클로저에 장착됩니다. 이렇게 하면 운영자가 원하는 대로 조명을 조정할 수 있습니다. 필요가 없을 때 조명을 끄기 위한 스위치가 헤드에 있습니다.
    • 원격 조그 펜던트
      • 이 원격 조그 펜던트는 운영자가 기계 제어기에서 멀어지거나 보이지 않는 동안 몇 가지 셋업 기능들을 수행할 수 있게 합니다. E 정지, 축 선택 및 축 조그.
