  • Levicron의 ASD-H25, ASD-Cx 고속 에어 베어링 툴 스핀들 +


    초정밀은 산업용 등급을 충족시킵니다

    여러분께서 초정밀 툴링 스핀들만이 제공할 수 있는 제품 품질 개선을 찾고 있으며, 산업 등급 설계의 견고성을 요구하는 경우, Levicron의 고속 에어 베어링 초정밀 툴링 스핀들이 여러분께서 필요로 하는 것입니다.

    이 스핀들은 두 가지 구성으로 사용할 수 있습니다: ASD-Cx는 공압 작동식 콜렛 시스템을 특징으로 하고, ASD-H25는 산업 표준인, HSK25 인터페이스를 갖추고 있어, 신속한 툴 체인지를 위해 기성품 초정밀 솔루션을 사용하여, 시간과 비용을 절약할 수 있는 특징이 있습니다.

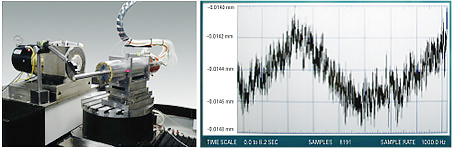

    Levicron 스핀들 런아웃 테스트

    0.5 µm의 런아웃을 보여주는 스핀들 노우즈로부터 180 mm에서 HSK 빠른 변경 툴 인터페이스 시험


    Levicron 스핀들은 60,000 및 80,000 RPM 사용가능하므로, 더 빠른 가공 및 더 높은 수준의 품질을 허용합니다. 오류가 적은 모션, 길고 가벼운 샤프트 설계, 열 안정성, 정확한 퀵 툴 체인지, 및 견고한 베어링 시스템은 생산성이 높은 산업 공정들에서 요구되는 칩-대-칩 시간 및 재질 제거 속도들을 신속하게 처리할 수 ​​있게 해 줍니다.


    특징 및 이점:
    • 귀사의 생산성을 높이고 귀사의 툴 비용을 줄이십시오
      최대 80,000 RPM 및 선택 사항인 HSK25 툴 빠른 변경 인터페이스
      — 툴을 1 µm 이내에서 빠르고 반복적으로 센터링하며, 작은 툴들의 균형을 유지하지 않아 칩간 시간을 최소화합니다
      — 높은 동력 및 견고한 베어링 설계로 인한 신속한 재질 제거에 탁월합니다
    • 귀사의 표면 조도
      비동기 에러 모션을 30 nm 미만으로 향상시키십시오
    • 5 분 안에 열적 안정성에
      도달하도록 귀사의 스핀들 압력 유지 시간을 단축하십시오
      — 대칭 박막 냉각 시스템 통합으로 제한된 반경 방향 증가
      — 자기 보상 설계로 제한된 축 방향 증가 (-Z에서 샤프트 증가에 의한 +Z 오프셋에서의 베어링 카트리지 증가)
    • 모든 속도 샤프트 설계에서 정확하게 실행하여
      모든 고유 진동수들이 작동 속도 범위를 벗어나는 것을 보장합니다
  • 주요 사양 +


    주요 사양

    속도
    특별 요청시 60K, 80K90K 및 100K RPM 제공

    최대 축 동력
    2.1 - 4.2 kW (2.8 - 5.6 hp)

    축 강성
    최대 60 N/µm

    축 적재 용량
    최대 550 N

    원주 방향 강성
    최대 40 N/µm

    반경 적재 용량
    최대 330 N

    오차 운동
    축 방향 30 nm 보다 더 동작하지 않는 비동기 오류

    결과: 80k rpm 강성 Sa = 1.494 nm
    t/r 0.5 mm 가우시언 필터 Sa = 1.861 nm
    일정한 표면 속도 .08 mm St = 11.72 nm
    = 400 mm/min
    5 µm/rev
    (테일러 홉슨 CCI에 대해 취함)
  • 어플리케이션 노트 +


    결정성 재질 (CaF2)의 초정밀 가공
    자유 형상을 사용하여 불화 칼슘에서 달성할 수 있는 표면 조도 및 평탄도 결과 시연® TL 기계 및 Levicron 밀링 스핀들.

    로컬 나선형 밀링

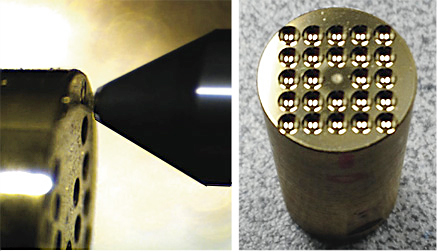

    Levicron의 80K RPM 고속 에어 베어링 툴 스핀들을 사용하여 황동 핀의 로컬 나선형 밀링으로 달성할 수 있는 표면 조도 결과를 보여줍니다.

    Levicron 스핀들을 사용한 자유 형상 글래스 연삭
    Levicron® 초정밀 스핀들로 글래스를 연삭할 때 달성할 수 있는 표면 조도 및 형상 정확성을 보여줍니다

  • 비디오 +

  • 브로셔 +
