탈착식 수직축

Y-Axis removable vertical axis header

  • 개요 +


    Precitech 탈착식 수직축은 Nanoform 시스템들의 사용자들에게 그들의 시스템들을 2 개의 직선 축 기계에서 3 개의 직선 축 기계로 현장 변환할 수 있는 기능을 제공합니다. 오일 정유압 베어링과 선형 모터 드라이브를 특징으로 하는 착탈식 수직 축은 귀사의 Precitech 시스템에 완벽한 윤곽을 그리는 축을 추가합니다. 모든 새로운 기계의 부속품으로 또는 필드에서 새로운 장착으로 제공 가능합니다.

    주요 장점:

    • 경제적인 탈착식 Y 축을 귀사의 초정밀 2 축 선반에 추가하여귀사의 제품 포트폴리오를 확장 하십시오
    • 당사 표준 시험 부품들의 보장된 터닝 및 래스터 플라이 컷 사양으로귀사의 부품 품질 을 보장하십시오
    • 손쉬운 설치 및 제거로생산 시간을 극대화 하십시오


  • 주요 특징들 +


    • 적재 용량과 열 안정성을 극대화하는 듀얼 공압식 카운터 균형 시스템
    • 열 동작을 더욱 향상시키는 단일 선형 모터 및 대칭형 상자 슬라이드 설계
    • 안전을 위한 견고한 제동 시스템
    • 내부 부품 접근을 위한 착탈식 커버
    • 쉬운 설치를 위한 균형 잡힌 리프팅 포인트

  • 사양 +


    주요 사양

    터닝 성능
    (XZ 및 YZ에서)    		 표면 조도 < 1.0 nm Sa
    형상 정밀도 < 0.15 μm P-Vd>
    XYZ 래스터 밀링 성능 표면 조도 < 10 nm Sa
    (최적의 재질 및 절삭 조건들로
    3 nm 이하를 달성할 수 있습니다    )
    형상 정밀도 < 0.2 μm P-Vd>
    Y-축 이송 100 mm
    적재 용량 18.2 kg (40 lbs)
    스케일 피드백 분해능 8 pm (0.008 nm)
    프로그래밍 분해능 0.01 nm

    기술 사양

    선형 정유압 슬라이드웨이 설명
    유형 대칭 선형 모터 배치가 있는 정유압 베어링 슬라이드 웨이
    이송 거리 Y: 100mm (4.0 in.)
    최대 이송 속도 1,500 mm/min (59 in./min)
    구동 시스템 선형 모터
    위치 피드백 분해능 8 pm (0.008 nm)
    Y-축 이송 수평, 수직: 0.2 μm (0.8 μin.) 전체 이송 거리
    정유압 오일 공급 시스템 스마트 서보 제어, 저맥동 펌프, 선택적 열 제어

  • 어플리케이션 예 +

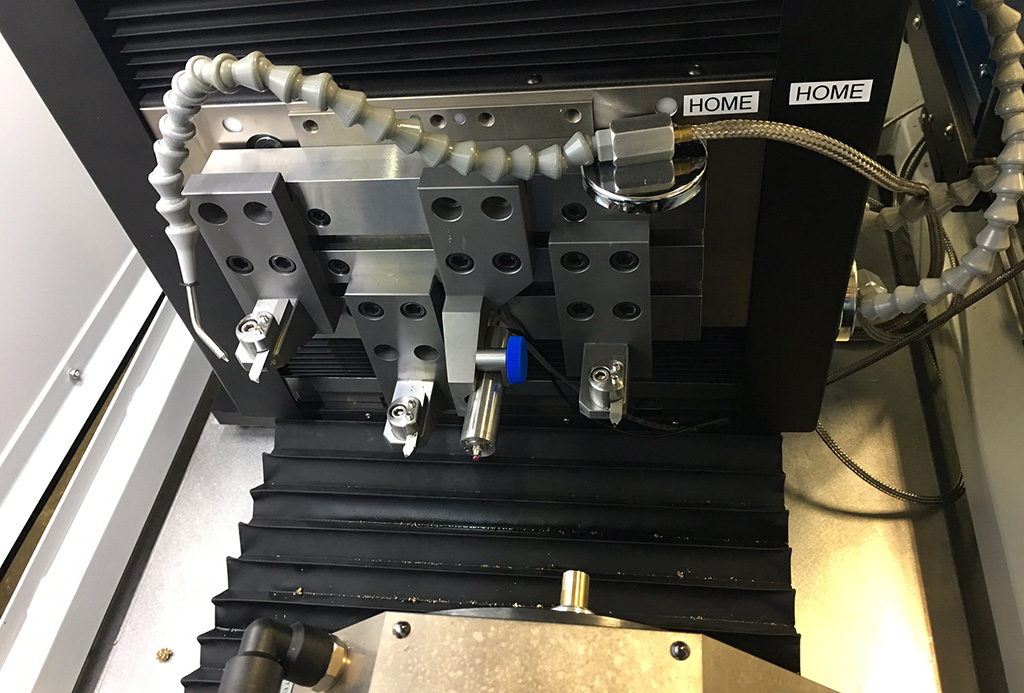

    y 축 멀티 레벨 툴 플레이트 액세서리

    멀티 레벨 공구대는 어플리케이션 유연성을 위한 다이아몬드 툴들 및 프로브들을 수용합니다.



    y 축 부품 고정 스테이지

    래스터 플라이 컷팅 및 밀링을 위한 수직 축상의 부품 고정대



    Levicron 스핀들 교체

    Levicron 고속 스핀들은 보다 더 효율적인 밀링을 위해 HS-150을 대체합니다.



  • 브로셔 +


    pdf 다운로드 아이콘 탈착식 수직축 브로셔 - 한국어
