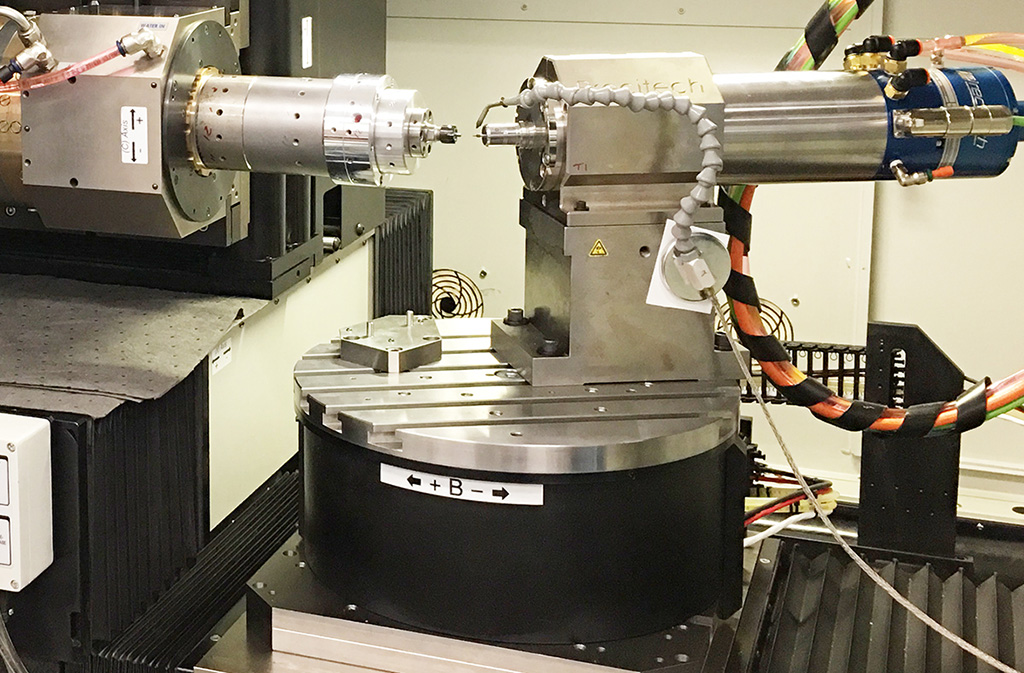

HydroRound II 회전 B-축

HydroRound II B-Axis Banner
  • 개요 +


    HydroRound II 정유압 오일 로타리 베어링은 정상 툴 머시닝을 위해 당사 Nanoform® 머신 및 Drum Roll Lathe 기계로 구성될 수 있습니다. 수직축을 중심으로 한 회전 중심을 지닌 Z 축 플레이트에 장착되도록 설계되어 가공 공정을 위해 360도 회전 내에서 다이아몬드 툴을 모든 방향에 나타나도록 해줍니다. 툴 홀더는 직경 200mm 이상의 파트 회전 축의 엣지를 초과하여도 연장하여 설치할 수 있습니다.

    HydroRound II는 정밀 엔코더 오류 매핑 기술들로 최초 반복을 향상시킵니다. 이는 다음 사항을 가능하게 합니다:
    • 업계 표준 위치 정밀도 10 배 향상
    • 초정밀 툴 터렛으로 B-축 사용
    • XZB 승인 파트의 형상 정밀도는 중심점으로부터 100 mm 이내 위치한 모든 툴에 이제 유효합니다.


  • 기능 및 이점 +

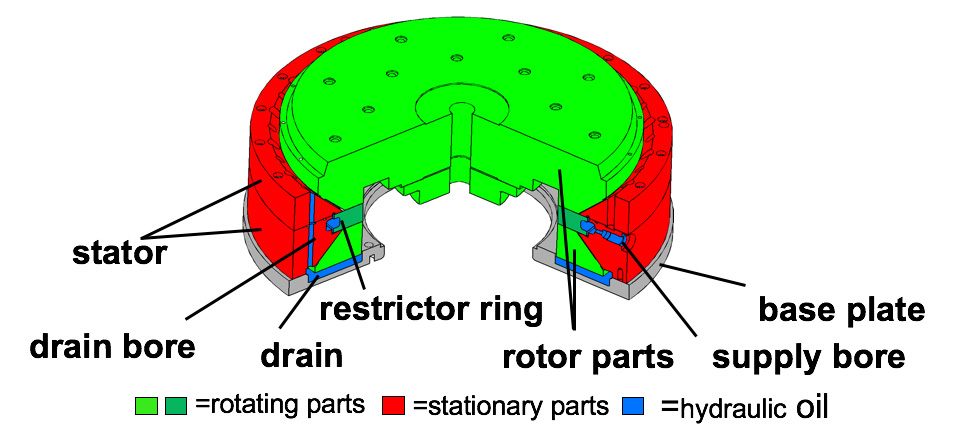

    b-축 컷아웃
    • 독특한 자기보상 제한기 설계로 가능한 업계 최고의 강성으로 인한부품 품질 향상
    • 가상 중심점 기술(VCT, Virtual Center Technology)로 활성화되는 신속한 툴 설정으로 생산성 향상
    • 초정밀 툴 터렛으로 사용하여 제공하는 최고의 유연성
    • 에어 베어링 설계 방식 대비더 높은 감쇠 특성

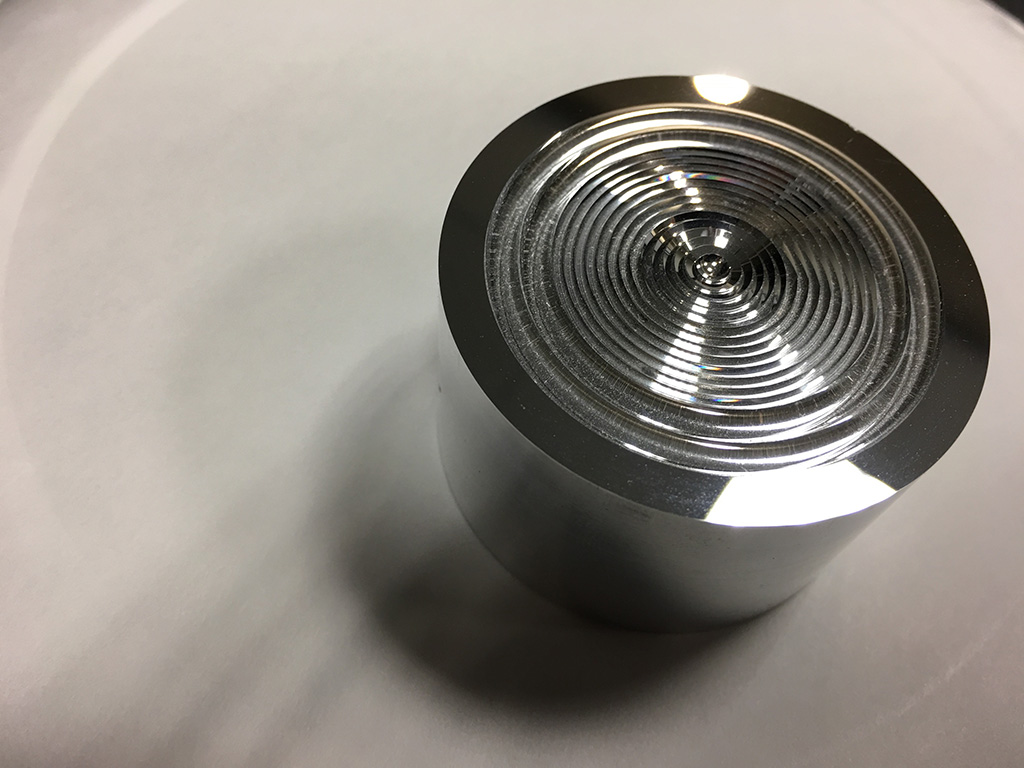

    B 축으로 만든 프레넬 금형정상 툴 가공은 다음을 가능하게 합니다:
    • 비제어형 및 제어형 웨이브니스 툴 사용
    • 전체 툴 스윕의 사용으로, 툴 활용도 증가
    • 단일 다이아몬드 툴로 전통방식의 구현 불가능했던 고곡률 부품 가공

    Precitech만의 유일한 가상 중심점 기술

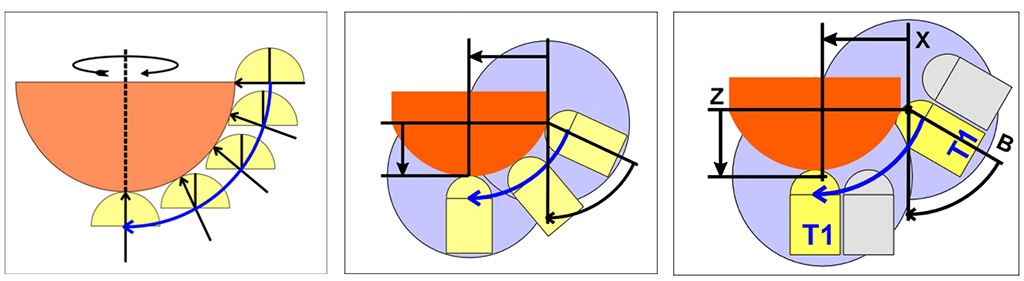

    B-축 및 가상 중심점 기술사용

    전통적인 정상 툴 가공은 B 축의 중심에서 툴들을 직접 설정하므로써 장시간이 소요되는 프로세스를 요구했습니다. VCT 사용으로, 2 축 선반에 툴을 설정하는 것과 유사하게, B 축 중심에 가까운 툴 세팅을 단순하게 실행할 수 있습니다. UPx 제어기는 X 및 Z 모션을 사용하여 툴이 B 축의 중심에 있는 것처럼 가공면에 툴을 정상으로 유지합니다.

  • 사양 +


      381 mm (Nanoform 700 Ultra) 330 mm (Nanoform X 및 Drum Roll Lathes)
    테이블 상단 크기 381 mm (15 in.) 직경. 330 mm (13 in.) 직경.
    적재 용량 454 kg (1000 lbs.) 225 kg (500 lbs.)
    최대 속도 10 RPM
    모터 토크 6.8 N-m (6 ft-lbs.) 4.1 N-m (3 ft-lbs.)
    원주 방향 오차 0.10 μm (4 μin.) @ 1 in. 위 표*
    원추 오차 1.0 nm/mm (1.0 μin./in.)
    원주 방향 강성 525 N/μm (3,000,000 lbs./in.) 225 N/μm (1,280,000 lbs./in.)
    축 강성 875 N/μm (5,000,000 lbs./in.) 600 N/μm (3,428,000 lbs./in.)
    모멘트 강성 17 N-m/μrad (150 lbs.-in./μrad) 3.4 N-m/μrad (30 lbs.-in./μrad)
    위치 정확도 +/- 0.1 arc-sec (+/- 1 arc-sec의 업계 표준에서 10 배 향상)

    *줄일 수 있음 <1 μin. at the working height of the tools by employing Precitech's exclusive UltraMapping optionm>

  • 어플리케이션 예 +

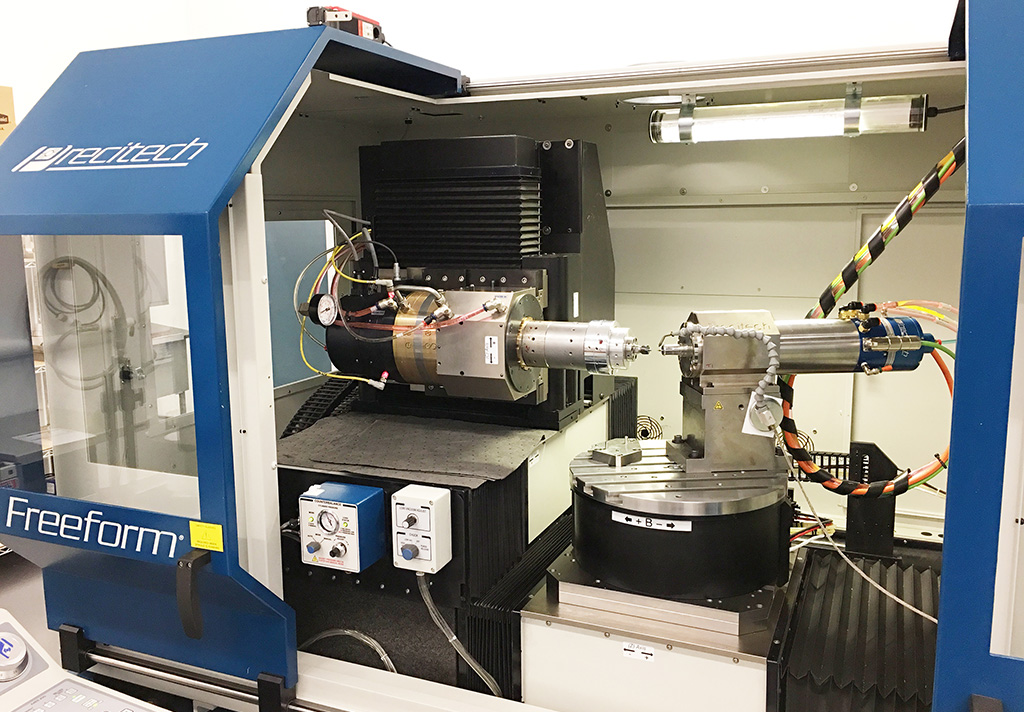

    y 축 멀티 레벨 툴링 플레이트 액세서리

    Levicron 스핀들이 있는® Freeform TL에® 대형 HydroRound II

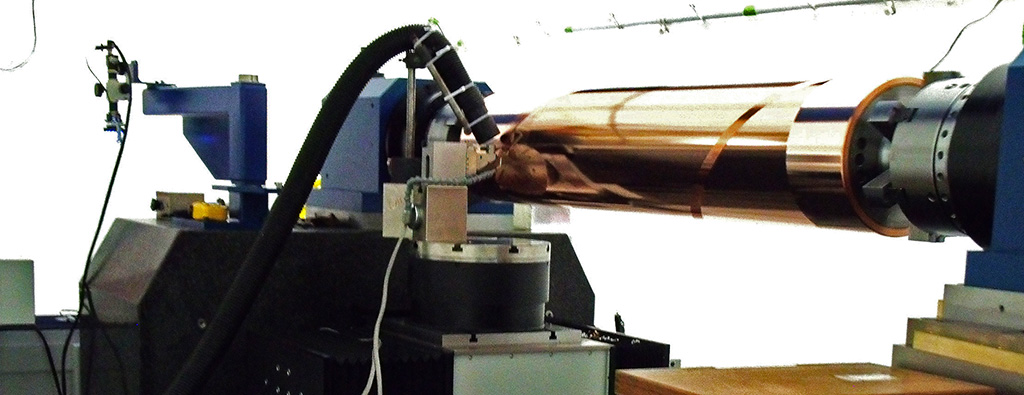

    y 축 부품 고정 스테이지

    DRL2000HS에 소형 HydroRound® II

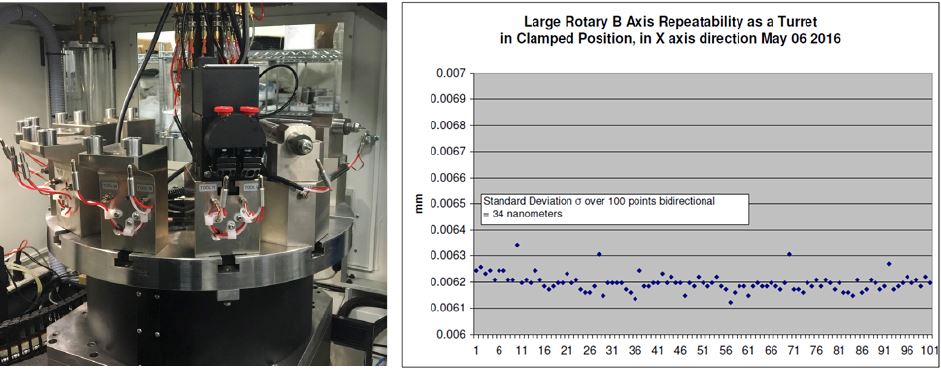

    Levicron 스핀들 교체

    초정밀 툴 터렛으로 사용되는® Freeform® TL에 대형 HydroRound II

    고정식 툴 10 개, 이중 FTS1000, 2 개의 마킹 스핀들 (또는 Levicron 스핀들), 및 16 개의 개별 스프레이 미스트들로 표시
